查看4-72、9-19、9-26等离心风机的设备表、铭牌或报价单时，经常会看到4-72-5A、9-19-8D、9-26-10C这样的型号。很多人知道中间的数字代表机号，却不清楚最后的A、C、D是什么意思。
实际上，**A式、C式、D式主要是在区分离心风机的传动方式，也就是电机通过什么结构带动叶轮旋转。**这一点会直接影响风机转速、设备尺寸、安装基础以及后期维护。
如果平时通过上虞风机产品资料核对4-72、9-19、9-26等离心风机，除了看风量和全压，也建议把型号最后的传动字母一起看清楚。同样的系列和机号，A式、C式、D式并不只是“电机摆放位置不同”。
常见三种传动方式可以先这样理解：
| 传动方式 | 主要结构 | 转速关系 | 维护重点 |
|---|---|---|---|
| A式 | 叶轮直接安装在电机轴上 | 叶轮与电机同速 | 电机轴承、叶轮、紧固部位 |
| C式 | 电机通过皮带轮和皮带带动风机主轴 | 可通过皮带轮传动比匹配风机转速 | 皮带张紧、带轮对正、轴承润滑 |
| D式 | 电机通过联轴器连接风机主轴 | 常规连接下风机与电机同速 | 轴系对中、联轴器、轴承润滑 |
下面分别说明A式、C式、D式离心风机有什么区别，以及实际项目中应该怎么选。

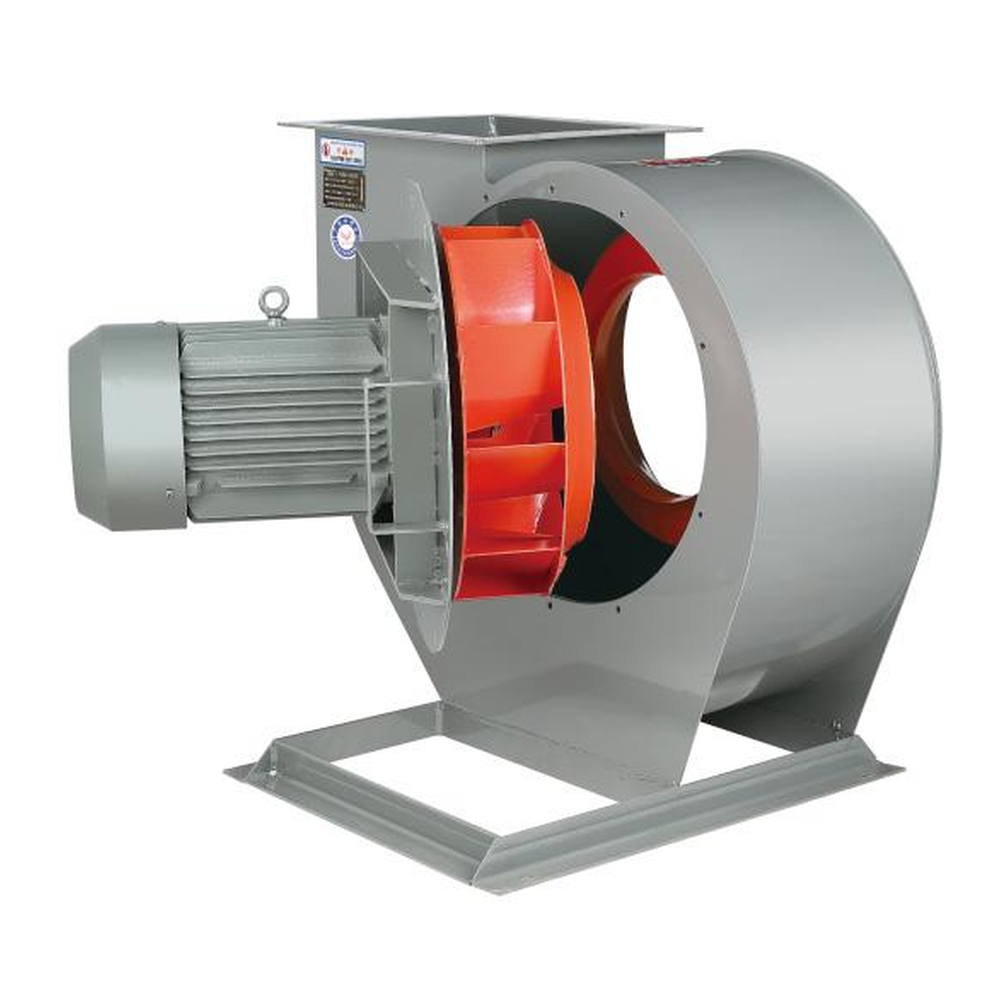

一、A式离心风机：电机直联，结构比较紧凑
A式离心风机属于常见的直联离心风机。
它的叶轮直接安装在电机轴端，由电机带动叶轮旋转，中间不再设置皮带轮、皮带或者联轴器。
简单理解就是：
电机轴直接带叶轮。
与C式、D式相比，常见A式结构省去了独立风机主轴、轴承箱和中间传动部件，因此整体结构通常比较紧凑。
如果现场安装空间有限，而且对应的电机转速正好能够满足设计风量和全压，可以优先看看该系列有没有合适的A式配置。
A式还有一个比较直观的特点：
叶轮转速与电机转速一致。
所以选型时，如果已经确定了电机转速，实际上也就基本确定了叶轮运行转速。
不过，不能因为A式结构简单，就只按照机号和电机功率下单。
仍然需要核对：
- 设计风量
- 设计全压
- 风机转速
- 电机功率
- 旋向和出风口角度
- 安装尺寸
如果项目需要变频运行，还要继续确认电机和风机本体是否适合相应的运行范围，而不是在普通A式风机后面加一个变频器就算完成选型。
二、C式离心风机：皮带传动，可以通过传动比匹配转速
C式离心风机就是工程中常说的皮带传动离心风机。
它与A式最大的区别，是风机本身具有独立主轴和轴承支撑，电机不直接连接叶轮，而是通过：
电机皮带轮 → 皮带 → 风机皮带轮 → 风机主轴
把动力传递给叶轮。
C式比较实用的一点，是能够利用两端皮带轮直径的配比来匹配所需风机转速。
例如，选型计算得到某个工作点需要的叶轮转速与常规电机转速不完全一致，就可以通过设计合适的皮带轮传动比，让风机达到相应转速。
因此：
C式的电机转速和风机转速不一定相同。
这一点在采购和旧机替换时尤其要注意。
如果报价单只写“电机1450r/min”，并不能直接认为叶轮也是1450r/min，还要看皮带轮配比。
C式可以随时调风量吗？
不能简单这么理解。
皮带轮尺寸确定以后，在电机转速基本固定的情况下，风机运行转速也基本确定。
换一组皮带轮可以改变传动比，但这属于重新配置转速，并不是设备运行过程中随时连续调节。
如果项目本身需要频繁或者连续调节风量，还应另外确认变频、阀门调节或其他控制方式。
三、C式皮带传动离心风机要重点维护什么？
C式比A式多了一套皮带传动系统，所以后期维护项目也更多。
日常比较常见的检查内容包括：
- 皮带张紧度
- 皮带磨损和老化
- 电机皮带轮与风机皮带轮对正
- 多根皮带受力是否均匀
- 风机轴承润滑情况
- 防护罩是否松动
如果皮带过松，可能出现打滑，实际叶轮转速达不到设计值，最后表现为风量、压力不足。
如果皮带过紧，又可能增加轴承和主轴负荷。
带轮没有对正，则容易造成皮带跑偏、异常磨损或者振动。
所以现场发现C式离心风机“以前风量够，现在越来越小”，不一定马上就是叶轮或者电机出了问题，也可以先检查实际转速和皮带状态。
如果准备通过更换皮带轮提高转速，也不能只算传动比。
转速提高以后，还要重新核对：
风量、全压、轴功率、电机功率、叶轮允许转速以及轴承运行条件。
四、D式离心风机：独立主轴，通过联轴器与电机连接
D式属于常见的联轴器传动离心风机。
D式风机的叶轮安装在风机自身主轴上，由独立轴承支撑，然后通过联轴器把风机主轴和电机轴连接起来。
可以简单理解为：
电机 → 联轴器 → 风机主轴 → 叶轮。
它与A式最明显的区别，就是叶轮不再直接安装在电机轴上。
A式：
电机轴直接支撑和驱动叶轮。
D式：
风机有独立的主轴和轴承系统，电机只负责通过联轴器传递动力。
普通联轴器本身一般不用于改变传动比，因此常规D式结构下，风机转速通常与电机转速一致。
如果项目要求其他转速，仍然需要从电机转速、控制方案以及具体风机性能重新确定，不能通过普通联轴器来改变转速。
五、D式离心风机为什么特别强调“对中”？
D式离心风机安装时，有一个非常重要的工作：
电机轴和风机轴对中。
联轴器能够允许一定程度的安装偏差，但并不意味着两根轴可以明显错位运行。
如果轴系对中不好，运行中可能出现：
- 风机振动增大
- 轴承温升异常
- 联轴器异常磨损
- 噪声增加
- 轴和轴承使用寿命缩短
尤其是更换电机、移动电机底座、拆装轴承箱以后，应重新检查轴系对中情况。
这也是D式与A式在现场安装维护上的一个明显区别。
另外，D式设备通常还需要给联轴器、轴承箱和电机留下足够的拆装空间。
所以旧D式离心风机更换时，不要只量进出风口尺寸，设备总长度、底座尺寸和联轴器一侧的检修空间也要一起测量。
六、A式、C式、D式哪一种风机效率更高、更省电？
不能单纯通过A、C、D判断。
A式没有皮带这一中间传动环节，从传动结构来看比较直接，但整台离心风机实际耗电多少，还取决于：
- 设计风量
- 设计全压
- 实际运行工作点
- 风机效率
- 叶轮转速
- 轴功率
- 电机效率
如果风机长期偏离合适的工作区域，即使采用A式直联，实际运行也未必经济。
C式虽然增加了皮带传动环节，但它可以通过传动比匹配所需风机转速。如果工作点匹配合理，不能因为“有皮带”就简单判断它一定比A式更费电。
D式同样如此。
因此真正比较能耗时，应该在相同设计风量和全压条件下，比较具体方案的：
风机效率、所需轴功率、配套电机和实际运行状态。
而不是看到A式、C式、D式以后直接判断谁更节能。
七、A式、C式和D式离心风机到底怎么选？
先不要从传动方式开始选。
更合理的顺序是：
设计风量和全压 → 确定风机系列 → 确定机号和所需转速 → 再选择适合的传动方式。
例如4-72和9-19本身针对的性能方向就不同，如果连风机系列和工作点都没有确定，先争论应该用A式还是C式意义并不大。
如果正在比较这两类风机，可以参考：4-72与9-19离心风机有什么区别？风量、风压及适用工况怎么选。
在性能满足的前提下，再根据现场条件考虑传动方式。
安装空间比较紧张
可以重点查看A式方案。
A式结构通常更紧凑，也不需要为皮带和联轴器另外预留较大的维护位置。
但前提仍然是该系列、该机号的A式性能能够满足设计要求。
需要通过传动比匹配风机转速
可以重点查看C式。
皮带轮传动比给转速匹配提供了更大的调整空间，尤其是所需风机转速与常规电机转速不一致时。
同时要预留：
- 皮带更换空间
- 张紧调整空间
- 防护罩拆装空间
采用独立风机轴和联轴器连接
可以查看D式。
这类方案要重点考虑基础尺寸、轴系对中、轴承维护以及联轴器拆装空间。
需要注意的是，并不是每个系列、每个机号都能够在A、C、D之间任意选择。
最终还是要以对应风机系列实际可提供的传动结构为准。
八、4-72、9-19、9-26后面的A、C、D怎么看？
型号可以拆开理解。
例如：
4-72-5A
其中：
- 4-72：风机系列
- 5：机号
- A：传动方式
同样：
9-19-8D
可以理解为：
- 9-19系列
- 8号机
- D式传动
所以采购人员看到型号最后一个字母时，不要把它当作无关紧要的后缀。
它直接关系到电机和叶轮之间怎么传递动力，也会影响设备外形和安装基础。
站内如需进一步查看具体产品，可参考：
以及：
九、同一机号的A式、C式、D式能直接互换吗？
通常不能只看机号直接互换。
这是旧离心风机更换时最容易忽略的地方。
即使都是同一个系列、同一个机号，不同传动方式的：
- 电机位置
- 设备长度
- 底座形式
- 基础孔距
- 检修空间
都可能存在差别。
例如原设备是C式，现在准备换成A式，虽然最终风量和全压可能有机会做到相同，但现场安装结构已经发生变化。
更换前至少还要核对：
- 风量
- 全压
- 风机转速
- 电机功率
- 进风口尺寸
- 出风口尺寸
- 旋向
- 出风口角度
- 基础尺寸
- 与现有风管的位置关系
所以：
性能能替代，不等于设备可以直接原位安装。
如果旧设备铭牌只剩下“10C”还能看清，通常也只能确认机号和传动方式，还需要继续查找完整系列型号和性能参数。
铭牌资料不全时，可以同时提供风机正面、侧面、传动部分、电机铭牌和风管接口照片，让厂家一起判断。
十、A式、C式、D式离心风机询价需要提供哪些参数？
询价时，如果希望减少来回确认，可以一次把下面几类信息整理好。
1. 风机型号和性能
提供：
- 完整系列型号
- 风机机号
- 设计风量
- 设计全压
- 风机转速
例如不要只写：
“4-72 5号一台。”
最好进一步把工况参数一起注明。
2. 传动方式
如果图纸已经指定A式、C式或者D式，应直接注明。
如果尚未确定，可以把：
安装空间、维护条件、需要的风机转速
提供给厂家，再比较可供方案。
3. 电机参数
包括：
- 电机功率
- 电源电压
- 电机转速
- 是否需要变频
尤其是C式风机，风机转速和电机转速建议分别写清楚，避免把两个参数混为一谈。
4. 使用工况
说明：
- 输送介质
- 温度
- 是否含尘
- 是否防腐
- 是否有防爆要求
特殊工况不能只按照普通离心风机配置直接采购。
5. 安装条件
至少确认：
- 风机旋向
- 出风口角度
- 进出口尺寸
- 基础尺寸
- 现场安装空间
- 检修空间
6. 旧机替换资料
如果属于原位更换，建议同时提供：
原风机铭牌 + 电机铭牌 + 安装图 + 现场照片。
这样比单独报一个旧型号更容易判断能否直接替换。
十一、离心风机A式、C式、D式常见问题
A式和C式离心风机最大的区别是什么？
A式是直联传动，叶轮直接安装在电机轴上；C式则通过皮带轮和皮带带动独立的风机主轴。
因此，A式叶轮与电机同速，而C式可以通过皮带轮传动比匹配不同的风机转速。
C式离心风机为什么电机转速和风机转速不一样？
因为C式中间存在皮带轮传动。
电机皮带轮与风机皮带轮的直径不同，就会形成相应传动比，因此风机主轴转速不一定等于电机转速。
D式离心风机是直联吗？
D式也属于电机直接向风机轴传递动力的一种结构，但与A式并不是同一种结构。
A式叶轮直接装在电机轴上；D式具有独立风机主轴和轴承系统，电机通过联轴器连接风机轴。
A式、C式和D式可以随便更改吗？
不建议仅根据个人偏好更改。
改变传动方式以后，设备尺寸、基础、电机位置、转速配置和检修条件都可能发生变化，应重新核对性能和安装图。
总结
离心风机型号中的A、C、D，不只是一个简单的型号后缀，而是在说明电机怎样把动力传递给叶轮。
可以先这样记：
| 形式 | 快速理解 |
|---|---|
| A式 | 电机轴直接带叶轮，结构紧凑 |
| C式 | 皮带传动，可通过传动比匹配风机转速 |
| D式 | 独立风机主轴，通过联轴器连接电机 |
真正选型时，不建议先问：
“A式、C式、D式哪个最好？”
更应该先确认：
需要多少风量和全压、选择哪个风机系列、机号和转速是多少，然后再根据安装空间、转速匹配和维护条件选择适合的传动方式。
旧设备替换同样不能只看“机号一样”。
即使原风机和新风机都是5号或者8号，只要A、C、D传动方式发生变化，设备长度、底座、电机位置和检修空间都可能不同。
下单前，最好让厂家在技术确认单或报价资料中明确写清：
完整型号、机号、A/C/D传动方式、风量、全压、风机转速、电机参数、旋向、出风口角度以及安装尺寸。
这些参数全部对应以后，再确认采购，才能减少设备到了现场才发现性能没问题、但基础或者风管位置对不上的情况。
