HTFC-X无蜗壳风机箱和普通离心风机箱怎么选？结构、效率和安装空间对比

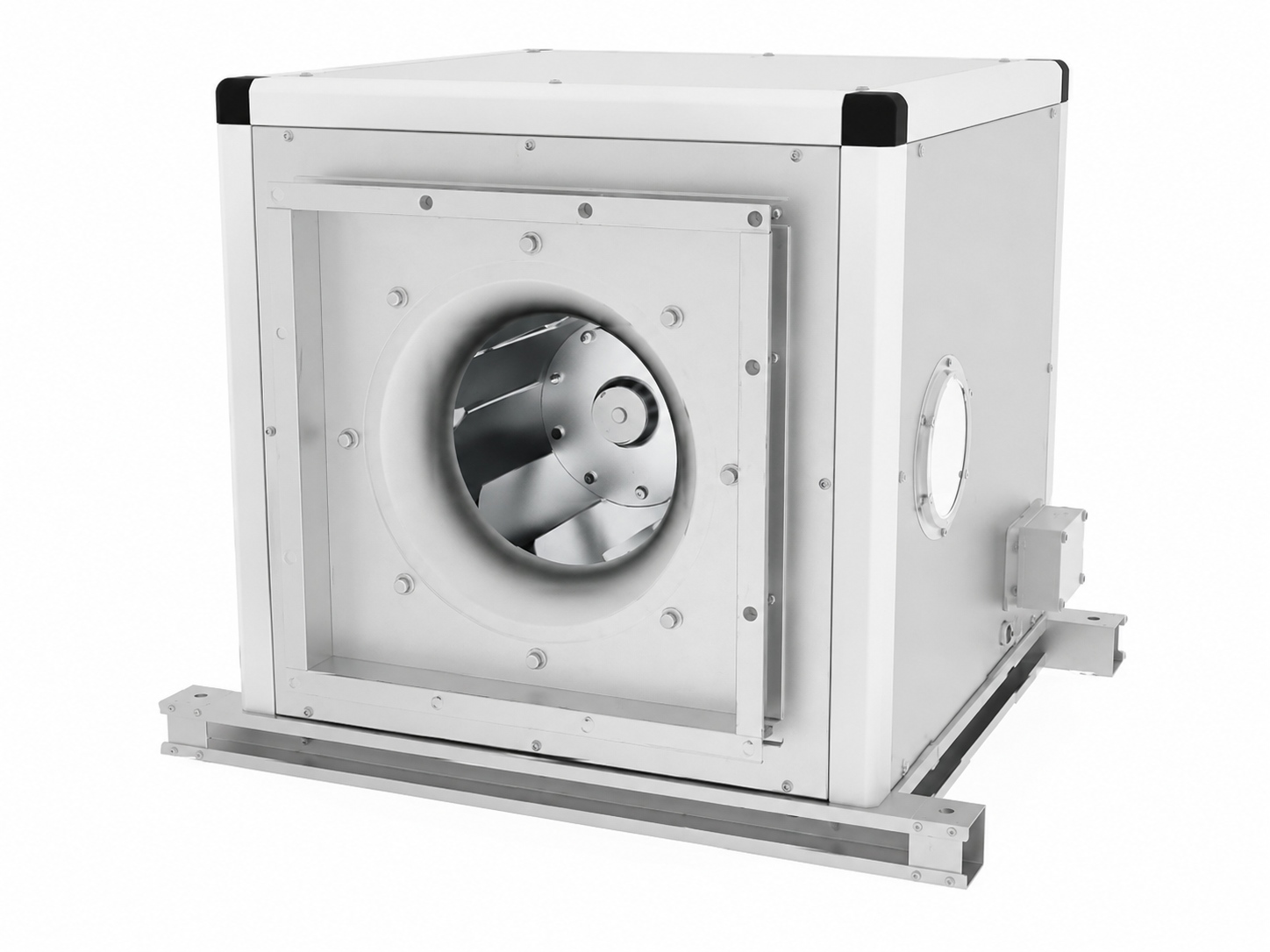

在暖通空调、设备机房通风和建筑送排风系统中，HTFC-X无蜗壳风机箱和普通有蜗壳离心风机箱都是常见的箱式离心通风设备。两者外观上都采用箱体结构，但内部气流组织方式、风管连接形式以及现场布置特点存在明显差异。
对于采购上虞风机及离心风机箱的用户来说，实际选型时经常会遇到几个问题：HTFC-X无蜗壳风机箱是不是效率更高？是不是一定更节省机房空间？噪声是否比普通离心风机箱更低？两种结构都能满足风量和全压时应该怎么选？
核心结论是：HTFC-X的无蜗壳结构是一种结构特点，并不意味着在所有工况下效率一定更高、噪声一定更低或者尺寸一定更小。
正确的比较方法应该是先确定设计风量和系统所需全压，找到两种风机对应的实际工作点，再比较效率、轴功率、电机配置、安装空间、进出风方向、噪声以及检修条件。
一、HTFC-X无蜗壳风机箱和有蜗壳离心风机箱有什么区别？
传统有蜗壳离心风机通常采用“叶轮＋蜗壳”的结构。空气经过叶轮获得能量以后，由蜗壳对气流进行收集并从确定的出口方向排出。

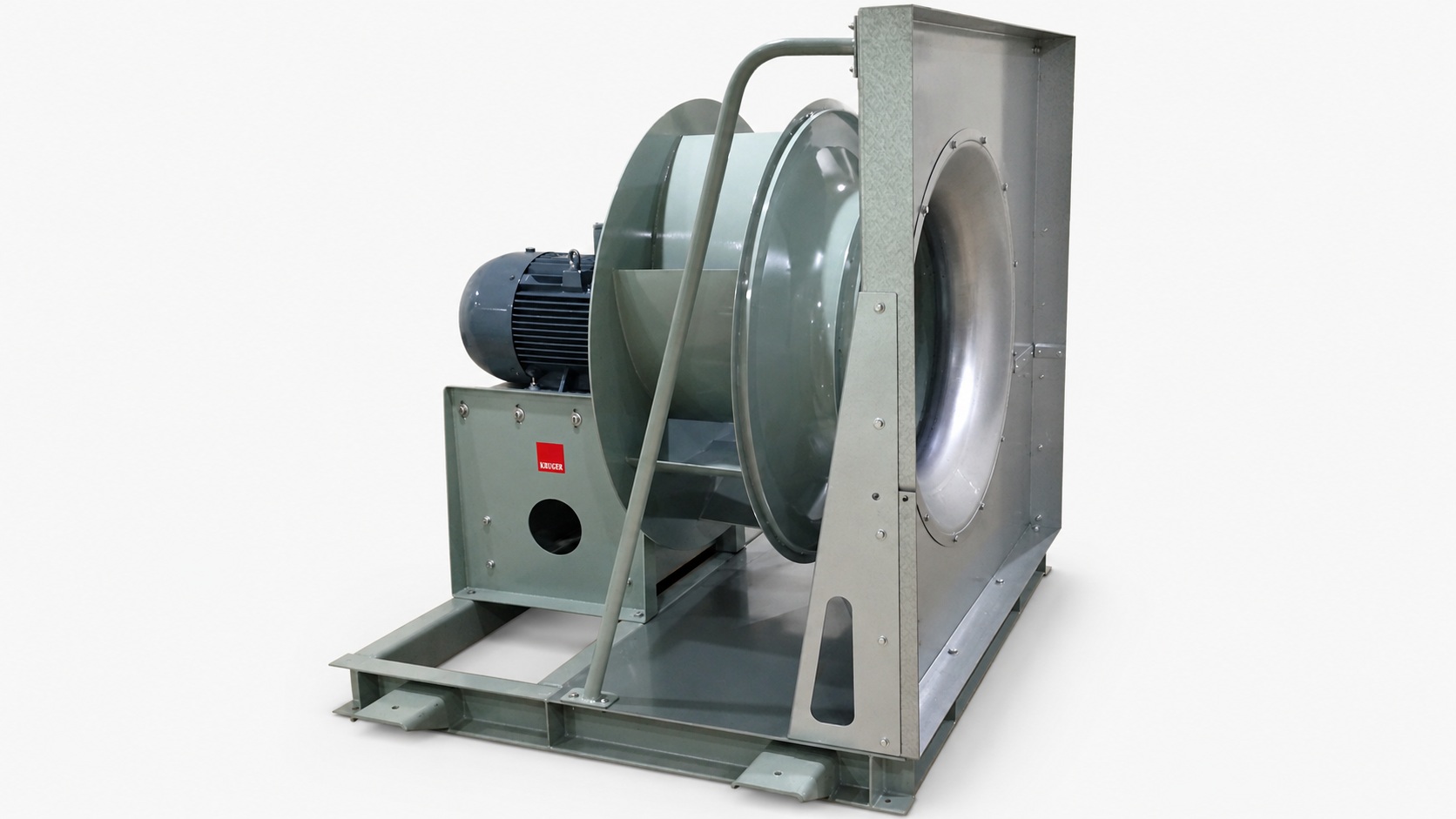

HTFC-X无蜗壳风机箱则取消了传统蜗壳结构，离心叶轮安装在箱体内部，通过箱体空间与风管系统进行气流组织。
因此，两者最直观的区别不是“一个先进、一个传统”，而是内部结构和气流组织方式不同。
| 对比项目 | HTFC-X无蜗壳风机箱 | 有蜗壳离心风机箱 |
| 内部结构 | 无传统蜗壳 | 叶轮配合蜗壳 |
| 气流组织 | 依靠叶轮及箱体空间组织气流 | 蜗壳收集并引导气流排出 |
| 选型核心 | 设计风量＋系统全压 | 设计风量＋系统全压 |
| 效率比较 | 看具体型号实际工作点 | 看具体型号实际工作点 |
| 安装空间 | 结合箱体及风管布置判断 | 结合蜗壳出口及风管布置判断 |
| 进出风布置 | 根据具体产品结构确认 | 出风方向通常与蜗壳结构密切相关 |
| 噪声判断 | 与机号、转速、工况及箱体有关 | 与机号、转速、工况及箱体有关 |
因此，选择HTFC-X还是普通离心风机箱，不能只看“有没有蜗壳”，而要判断：
哪一种风机在项目要求的风量和全压下性能匹配更合理，同时更适合现场安装。
二、HTFC-X无蜗壳风机箱效率一定更高吗？
不一定。
这是HTFC-X选型过程中比较常见的误区。
风机效率不是单纯由“有蜗壳”或者“无蜗壳”决定的，而应该落实到具体型号、转速和实际工作点。
例如，两台不同结构的离心风机箱都可以满足：
- 设计风量：20000m³/h
- 设计全压：600Pa
真正需要比较的并不是两个系列样本上分别标注的“最高效率”，而是：
在20000m³/h、600Pa这个实际工作点下，两台风机分别处于性能曲线的什么位置。
更合理的比较顺序是：
- 确定项目设计风量；
- 确定系统所需全压；
- 找到能够覆盖该工作点的具体机号；
- 查看实际工作点效率；
- 核对轴功率；
- 核对配套电机功率；
- 判断工作点是否处于较合理的运行区域。
如果某台HTFC-X虽然能够满足风量和压力，但是工作点已经偏离其较优运行区域，而另一台有蜗壳离心风机箱在相同参数下匹配更好，那么就不能因为“无蜗壳”三个字而优先选择HTFC-X。
所以：
比较HTFC-X和普通离心风机箱效率时，应比较同一个设计工作点，而不是比较两个系列的最高效率值。
三、HTFC-X无蜗壳风机箱是不是更节省安装空间？
HTFC-X经常被用于机房、设备层等空间比较受限制的场合，因此“安装空间”确实是选型时非常重要的比较项目。
但是，判断一台风机是否节省空间，不能只比较设备本体的长、宽、高。
真正应该比较的是设备安装完成后的整体安装包络空间。
需要考虑：
- 风机箱本体长度、宽度和高度；
- 进风侧连接空间；
- 出风侧连接空间；
- 风管变径空间；
- 软连接安装位置；
- 风阀及消声器位置；
- 检修门开启空间；
- 电机维护空间；
- 减振基础或吊装支架；
- 电气控制设备位置；
- 人员维护通道。
例如，一台风机箱本体虽然尺寸较小，但为了连接现场已有风管，需要增加较长的变径、弯头或者过渡风管，那么整套设备最终占用的空间未必更小。
反过来，如果HTFC-X的结构刚好能够与现场风管布置更合理地结合，就可能减少复杂的风管转换，从而优化机房布局。
因此：
“无蜗壳”可能带来布置上的优势，但是否真正节省安装空间，要看具体机号、风管走向和现场尺寸。
四、为什么进出风方向会影响HTFC-X和普通风机箱的选择？
对于机房空间紧张的项目，风机本体往往并不是唯一限制条件。
进风管和出风管从哪个方向连接，甚至可能直接决定某一种风机箱能不能安装。
特别是旧设备改造项目，通常已经存在固定的：
- 风管位置
- 出风方向
- 设备基础
- 墙体或梁柱
- 其他机电设备
- 检修通道
这时如果为了安装某一种风机箱而增加急弯、连续变径或者复杂过渡管，不仅施工难度增加，还可能增加局部阻力。
因此，在比较HTFC-X与有蜗壳离心风机箱之前，最好先确认以下条件：
- 风机进风方向；
- 风机出风方向；
- 原有风管位置；
- 风管截面尺寸；
- 圆形还是矩形风管；
- 风机落地还是吊装；
- 现场可利用净空尺寸；
- 后期检修通道。
对于新建项目，可以在设计阶段把风机和风管布置一起优化。
对于旧风机更换项目，则更适合先测量现场尺寸、确认接口，再决定采用HTFC-X还是其他离心风机箱。
五、HTFC-X的噪声一定比有蜗壳离心风机箱低吗？
也不能单纯按照结构名称判断。
风机系统噪声通常与以下因素有关：
- 叶轮形式；
- 风机机号；
- 运行转速；
- 实际工作点；
- 风速；
- 电机和轴承；
- 箱体结构；
- 减振措施；
- 风管连接方式。
其中空气动力噪声往往是风机系统的重要噪声来源，但现场最终感受到的噪声，还可能包含机械振动、箱体辐射噪声以及风管中的再生噪声。
因此，对比HTFC-X和普通离心风机箱噪声时，应尽量选择相近风量和全压工况下的具体型号进行比较。
不能拿HTFC-X某个低转速型号的最低噪声数据，与另一系列高转速型号进行比较，然后得出“HTFC-X一定更安静”的结论。
如果项目属于：
- 医院
- 酒店
- 办公楼
- 商业建筑
- 对噪声敏感的设备机房
除了风机本身噪声之外，还可能需要同时考虑：
- 箱体吸声；
- 减振器；
- 风机软连接；
- 风管消声器；
- 管道风速；
- 设备基础隔振。
因此，低噪声设计通常是整个风机及风管系统共同作用的结果。
六、HTFC-X采用变频运行时需要注意什么？
部分中央空调和建筑通风系统并不是长期按照固定风量运行，而需要根据实际负荷进行风量调节。
如果HTFC-X计划配合变频器运行，就不能只确认“电机能不能接变频器”。
还需要核对：
- 具体风机型号是否允许变频运行；
- 配套电机是否适合对应的调速方式；
- 风机允许的运行转速范围；
- 降速后的风量是否满足最低需求；
- 降速后的压力是否还能克服系统阻力；
- 各运行工况是否仍处于合理性能区域。
在满足相应条件时，风机转速变化会同时影响风量、压力和轴功率。
因此，对于长期存在部分负荷运行的系统，应该考虑的不只是满负荷工况，而是多个典型运行工况下的性能匹配。
具体允许的调速范围，则应根据对应型号的技术资料和电机配置确认。
七、什么情况下可以重点考虑HTFC-X无蜗壳风机箱？
如果项目同时具备以下一些特点，可以将HTFC-X作为重点方案进行比较：
- 需要采用箱式离心通风设备；
- 设备机房或设备层空间有限；
- 风管布置需要与风机结构协同优化；
- 对设备运行噪声有一定要求；
- 系统存在变风量运行需求；
- 希望优化整体设备机房布局。
尤其是在新建项目中，如果设备型号还没有完全固定，可以把HTFC-X的外形尺寸、风管连接形式与其他离心风机箱同时放入机房布置图中进行比较。
这样往往比单纯比较产品样本中的设备尺寸更有意义。
但需要强调的是：
适合纳入候选方案，不等于项目最终一定应该选择HTFC-X。
最终仍然需要回到实际风量、全压和安装条件。
八、哪些情况下应该重点比较有蜗壳离心风机箱？
有以下几类项目时，不建议仅因为HTFC-X采用无蜗壳结构就直接确定型号。
1. 旧风机原位更换
原风机的基础、进出风接口和周边设备已经固定。
这时选型的重要目标之一是降低现场改造量，因此应该比较哪一种结构更容易与原系统衔接。
2. 出风方向受到严格限制
有蜗壳离心风机的出风方向通常与自身结构密切相关。
如果项目风管已经确定，应提前核对风机出风方向和实际管道接口，而不是设备到场以后再调整。
3. 其他离心风机箱在工作点上匹配更好
如果在同样设计风量和全压下，其他系列风机的效率、轴功率和转速匹配更加合理，就应该继续比较，而不能预先限定必须使用HTFC-X。
4. 对设备尺寸有明确限制
如果设备间的高度、宽度或者长度已经被梁柱和其他设备限定，就应该直接比较具体机号的外形尺寸图。
不能只根据“无蜗壳”判断HTFC-X一定尺寸更小。
九、HTFC-X和有蜗壳风机箱都能满足参数时怎么选？
如果两种结构都有型号能够满足设计风量和全压，可以按照下面的顺序继续比较。
第一，看实际工作点效率
重点查看设计工况，不要只比较最高效率。
第二，看轴功率和电机配置
如果长期运行，功率差异会直接影响运行成本。
第三，看运行转速
在满足同一工作点的前提下，转速也是噪声、振动和机械运行状态的重要参考参数。
第四，看整体安装空间
不要只比较设备长宽高，而要把：
风机＋软连接＋变径＋阀门＋消声器＋检修空间
一起考虑。
第五，看进出风连接是否顺畅
如果一种方案需要增加大量弯头和过渡管，可能增加施工复杂度和系统阻力。
第六，看维护条件
包括：
- 电机能否拆装；
- 检修门能否打开；
- 叶轮能否检查；
- 传动部件能否维护；
- 设备能否正常吊装和搬运。
对于需要多年运行的风机设备，后期维护便利性同样值得考虑。
十、HTFC-X风机箱询价前需要提供哪些参数？
如果目前还没有确定最终使用HTFC-X还是普通有蜗壳离心风机箱，询价时不需要先强行指定某一种结构。
更有效的方法是提供完整工况，让供应商按照实际工作点匹配。
建议提供：
- 设计风量，单位m³/h；
- 系统所需全压，单位Pa；
- 风机安装位置；
- 现场可用安装空间尺寸；
- 进风方向；
- 出风方向；
- 风管接口尺寸；
- 风管截面形式；
- 落地安装还是吊装；
- 项目噪声要求；
- 是否需要变频运行；
- 电源电压和频率；
- 是否需要减振器、软连接、消声器等附件。
如果属于旧设备更换项目，最好再提供：
- 原风机铭牌；
- 原设备整体照片；
- 现场安装照片；
- 进出风接口照片；
- 接口实测尺寸；
- 原设备外形尺寸；
- 基础尺寸；
- 原风量和全压参数。
这些信息通常比单独提供一个“HTFC-X多少号”更有助于准确判断型号。
常见问题
Q1：HTFC-X无蜗壳风机箱效率是不是比普通离心风机箱高？
不能只根据无蜗壳结构判断。
应该在相同设计风量和全压下，比较具体型号的实际工作点效率、轴功率、转速和电机配置。
哪一种风机在该工作点匹配更合理，哪一种才更值得优先考虑。
Q2：HTFC-X是不是一定比有蜗壳风机箱节省空间？
不一定。
除了设备本体尺寸，还应该比较风管连接、变径、软连接、风阀、消声器以及检修空间。
最终应该比较的是完整安装后的空间占用，而不只是风机箱尺寸。
Q3：HTFC-X无蜗壳风机箱噪声一定更低吗？
不能绝对判断。
实际噪声与风机机号、叶轮、转速、运行工作点、箱体结构以及现场减振和消声措施都有关系。
应比较具体型号在相近工况下的噪声参数。
Q4：原来的有蜗壳风机箱可以直接换成HTFC-X吗？
不能只按照原风量直接替换。
还需要核对：
- 原设计全压；
- 新风机工作点；
- 电机功率；
- 进出风接口；
- 安装空间；
- 基础尺寸；
- 控制方式。
如果改造以后需要增加复杂弯头和变径，还应重新考虑这些变化带来的系统阻力。
Q5：怎么判断HTFC-X适不适合自己的项目？
可以重点看三个方面：
第一，性能匹配。
设计风量和全压下，风机工作点是否合理。
第二，空间匹配。
设备和风管完整安装以后，现场是否能够布置并留出正常检修空间。
第三，运行成本。
比较工作点效率、轴功率、电机配置以及实际运行方式。
三个方面都合适，才说明该型号真正适合项目。
总结：HTFC-X无蜗壳风机箱和普通离心风机箱应该怎么选？
HTFC-X无蜗壳风机箱和有蜗壳离心风机箱最明显的区别，是内部结构和气流组织方式不同。
但“无蜗壳”本身不能直接等同于：
- 效率一定更高；
- 噪声一定更低；
- 风量一定更大；
- 安装尺寸一定更小。
真正有效的选型方法应该从两个核心参数开始：
设计风量＋系统所需全压。
确定工作点以后，再比较：
- 实际工作点效率；
- 轴功率和电机配置；
- 风机运行转速；
- 噪声参数；
- 设备外形尺寸；
- 进出风连接方式；
- 风管布置空间；
- 检修和维护条件；
- 是否需要变频调节。
对于机房空间受限、风管布局需要优化、设备采用箱式离心结构的项目，可以重点比较HTFC-X无蜗壳风机箱。
对于旧设备原位更换、风管接口固定或者其他离心风机箱在实际工作点上匹配更合理的项目，则应同时比较有蜗壳离心风机箱。
最终判断依据不是“有蜗壳还是无蜗壳”这一名称，而是具体型号在设计风量、全压和现场安装条件下是否真正匹配。
